CryoNova

Uma caixa de ferramentas para o AutoCAD Civil 3D. Exporta o modelo para DWG puro, cria superfícies de corredor, gera sample lines, padroniza perfis e faixas, e automatiza um punhado de tarefas que hoje são feitas no braço.

Apresentação

O CryoNova não substitui o Civil 3D: ele encurta tarefas repetitivas que o Civil 3D já sabe fazer, mas exige muitos cliques. Cada comando resolve um incômodo específico do dia a dia de projeto de infraestrutura.

O que ele cobre:

• Entrega — transformar o modelo Civil 3D em DWG que abre em qualquer AutoCAD, sem objetos proprietários;
• Corredor — criar superfícies e sample lines em lote, para vários corredores de uma vez;
• Padronização — renomear perfis, renumerar alinhamentos e aplicar bandas seguindo um padrão só;
• Topografia — levar blocos com atributos para Excel ou CSV;
• Organização — um quadro de tarefas do projeto dentro do próprio Civil 3D.

Requisitos

Instalação

1. Feche o AutoCAD Civil 3D. O instalador avisa se ele estiver aberto.
2. Execute CryoNova_v2.3.0_Setup.exe.
3. Confirme a elevação quando o Windows pedir.
4. Abra o Civil 3D. A aba CryoNova aparece na faixa de opções.

Licença e avaliação

O CryoNova roda em avaliação por 14 dias, contados a partir da primeira vez que o Civil 3D abre com o plugin instalado. Durante o período, todos os comandos funcionam sem limitação. A cada comando, a linha de comando mostra quantos dias restam.

Ativar uma licença

1. Rode CRYOHWID. Ele mostra o identificador desta máquina e copia para a área de transferência.
2. Envie esse código junto com o pedido da licença.

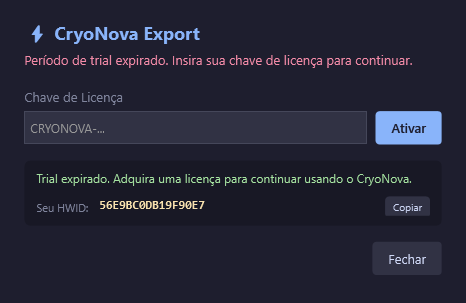

3. Ao receber a chave, rode qualquer comando do CryoNova: a janela de ativação abre sozinha.
4. Cole a chave e clique em Ativar.

Para conferir a situação a qualquer momento, use CRYOSOBRE: ele mostra o status da licença, a validade, a versão instalada e o histórico de mudanças.

A barra CryoNova

Depois da instalação, a aba CryoNova aparece na faixa de opções, com os comandos em seis painéis por assunto: Exportar, Corredor e seções, Rede, Alinhamento e perfil, Desenho e Tarefas. Todos também podem ser digitados na linha de comando.

CRYOEXPORTExportar para DWG

CRYOEXPORTFASTExportação rápida

CRYOTOPOEXPORTTopografia para Excel

CRYOTOPOLISTListar blocos

CRYOCORRSURFACESuperfícies de corredor

CRYOSAMPLESample lines

CRYOTROCARPECASTrocar peças de rede

CRYOAUDITPECASAuditar peças órfãs

CRYOBANDASBandas e hachuras

CRYORENOMEARPERFISRenomear perfis

CRYORENUMERARALINHAMENTOSRenumerar alinhamentos

CRYOJOINJuntar linhas

CRYOGRIDSTYLEEstilos de grid

TASKBOARDQuadro de tarefas

TASKBOARDADDTarefa rápida

CRYOHWIDID da máquina

CRYOSOBRESobre e licença

Fluxo de trabalho

Não existe uma ordem obrigatória: cada comando é independente. Mas dois momentos do projeto concentram o uso.

Durante o projeto, para padronizar e ganhar tempo:

1. CRYORENUMERARALINHAMENTOS — deixa a numeração dos eixos em série limpa;
2. CRYORENOMEARPERFIS — alinha o nome dos perfis de terreno ao da superfície;
3. CRYOCORRSURFACE — cria as superfícies dos corredores em lote;
4. CRYOSAMPLE — gera as sample lines para as seções transversais;
5. CRYOBANDAS — aplica bandas e hachuras nas vistas de perfil.

Na entrega, para gerar o material que sai do escritório:

1. CRYOEXPORT — DWG limpo, sem objetos Civil 3D;
2. CRYOTOPOEXPORT — planilha dos blocos topográficos.

1. Exportar para DWG

CRYOEXPORT grava um DWG novo contendo apenas geometria de AutoCAD puro: polilinhas, linhas, círculos e textos. Nenhum objeto Civil 3D vai junto, então o arquivo abre em qualquer AutoCAD, sem o Civil 3D e sem object enabler.

Quando usar: entrega para cliente, prefeitura, concessionária ou qualquer parceiro que não tenha Civil 3D.

O que ele espera encontrar

Nada em especial. O comando não valida se existe algo para exportar: um desenho vazio gera um DWG vazio e reporta sucesso com 0 entidades. A seção Redes de Tubulação só aparece no diálogo se houver redes no desenho.

As opções

O arquivo de saída vem preenchido como <pasta do desenho>\<nome>_ACAD.dwg. Se o desenho nunca foi salvo, o padrão vira Desktop\CryoNova_Export.dwg.

O que aparece quando falta alguma coisa

Terminando bem, você vê ✅ Exportação concluída com sucesso! com a contagem de entidades, o tempo gasto e o caminho do arquivo.

Exportação rápida

CRYOEXPORTFAST faz a mesma exportação sem abrir diálogo: pergunta só o caminho na linha de comando e usa a configuração padrão (os sete tipos ligados, blocos desligados, todas as redes). Ele sempre sobrescreve o arquivo, sem perguntar. Enter aceita o caminho sugerido.

2. Superfícies de corredor

CRYOCORRSURFACE cria uma superfície para cada corredor marcado, montada a partir dos link codes que você escolher, com correção de overhang e boundary opcional. Faz de uma vez o que seria repetir a mesma sequência de cliques em cada corredor.

Espera encontrar: pelo menos um corredor no desenho. Sem corredores, o painel mostra Nenhum corredor encontrado no desenho.

As opções

O nome da superfície é o prefixo mais o primeiro trecho do nome do alinhamento (o que vem antes de " - "). A boundary recebe o mesmo nome com _BND no fim. Cada corredor é reconstruído ao final.

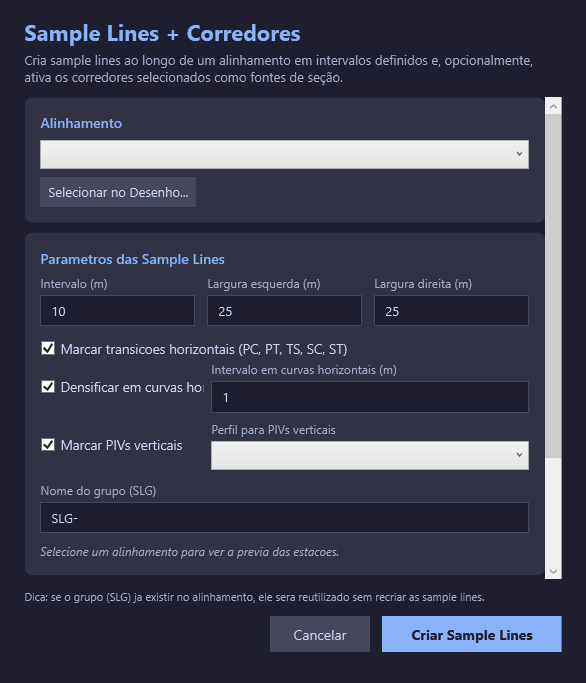

3. Sample lines

CRYOSAMPLE cria um Sample Line Group ao longo de um alinhamento, com as sample lines posicionadas de forma inteligente: intervalo fixo na tangente, intervalo menor dentro das curvas, mais os pontos notáveis do traçado. Opcionalmente já marca os corredores como fontes de seção.

Espera encontrar: pelo menos um alinhamento. Perfil só é necessário se você quiser marcar os PIVs verticais; corredores são opcionais.

O passo automático

Logo após criar as sample lines, o CryoNova dispara sozinho o CRYOSAMPLE_ADDSOURCES, que marca os corredores escolhidos como fontes de seção. Ele existe separado por uma limitação do Civil 3D: ligar as fontes no mesmo comando que criou o grupo dá erro. Você não precisa executá-lo à mão; rodá-lo isolado responde Nenhum estado pendente.

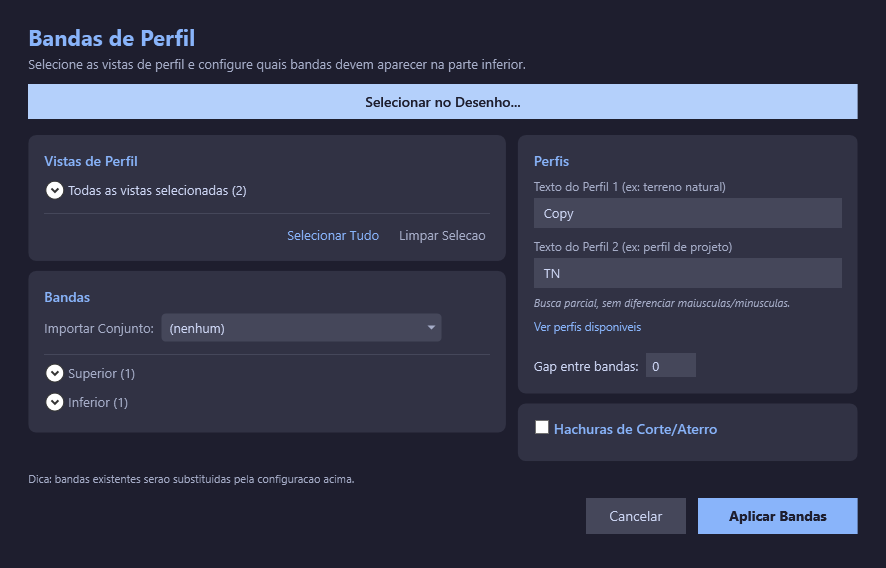

4. Bandas e hachuras

CRYOBANDAS aplica um conjunto de bandas na parte de baixo das vistas de perfil escolhidas e recria as hachuras de corte e aterro entre dois perfis.

Espera encontrar: vistas de perfil no espaço modelo e estilos de banda no desenho. Para as hachuras, dois perfis no alinhamento da vista e os estilos de forma correspondentes.

Os campos Texto do Perfil 1 e Perfil 2 aceitam parte do nome, sem diferenciar maiúsculas. Os padrões são tn e CONSOLIDADA, e ficam salvos entre execuções.

5. Renomear perfis

CRYORENOMEARPERFIS renomeia os perfis de terreno para o nome exato da superfície que os originou. Resolve o caso clássico do perfil chamado "Surface (1)" que ninguém sabe de qual superfície veio.

Espera encontrar: alinhamentos com perfis criados a partir de superfícies. Perfis de projeto são ignorados, e perfis cujo nome já bate com a superfície nem aparecem na lista.

A janela agrupa por alinhamento e mostra Nome atual ➝ Nome novo, com tudo marcado. O botão Isolar Alinhamentos no Desenho permite filtrar selecionando eixos na tela.

Sem nada a fazer, você vê Nenhum perfil de terreno pendente de renomeação encontrado.

6. Renumerar alinhamentos

CRYORENUMERARALINHAMENTOS renumera apenas os alinhamentos que você selecionar para uma série limpa e sem lacunas, do tipo T-DS-01, T-DS-02, e assim por diante.

O comando pergunta três coisas na linha de comando:

Depois é só selecionar os alinhamentos. A ordem final respeita o número que cada um já tinha no fim do nome; quem não tinha número vai para o começo da série. A renomeação acontece em duas passadas, com nomes temporários, para que a série nova não colida com a antiga.

7. Exportar topografia

CRYOTOPOEXPORT varre os blocos com atributos do espaço modelo e exporta nome do bloco, camada, coordenadas X, Y, Z e os atributos para Excel ou CSV.

Espera encontrar: blocos inseridos no espaço modelo com pelo menos um atributo. Blocos sem atributo e tudo que estiver no paper space são ignorados. Blocos dinâmicos são agrupados pelo nome efetivo.

As opções

A lista de blocos mostra a contagem de instâncias, com todos marcados. As colunas sempre incluem Block Name, Layer, X, Y e Z, mais uma coluna por atributo dos blocos marcados, recalculadas sempre que você muda a seleção. Cada coluna pode ser renomeada, incluída ou removida, e as de atributo têm a marca Numerico, que converte o texto em número na planilha.

O separador decimal (vírgula ou ponto) vale só para as colunas marcadas como numéricas. As coordenadas X, Y e Z sempre saem com ponto.

O que sai

Se o nome do arquivo terminar em .csv, sai só o CSV. Caso contrário sai um .xlsx formatado (cabeçalho azul, linhas alternadas, primeira linha congelada) e junto um CSV companheiro de mesmo nome, no formato fixo X,Y,Z,NOMEDOBLOCO,N, sem cabeçalho — o formato que a maioria dos equipamentos e softwares de topografia espera.

8. Juntar linhas

CRYOJOIN une linhas, arcos e polilinhas soltas em polilinhas contínuas, encadeando pelas pontas que estiverem próximas. Ele pergunta a tolerância (padrão 0.01) e depois pede a seleção.

Ao final, informa quantas polilinhas criou e quantas entidades removeu.

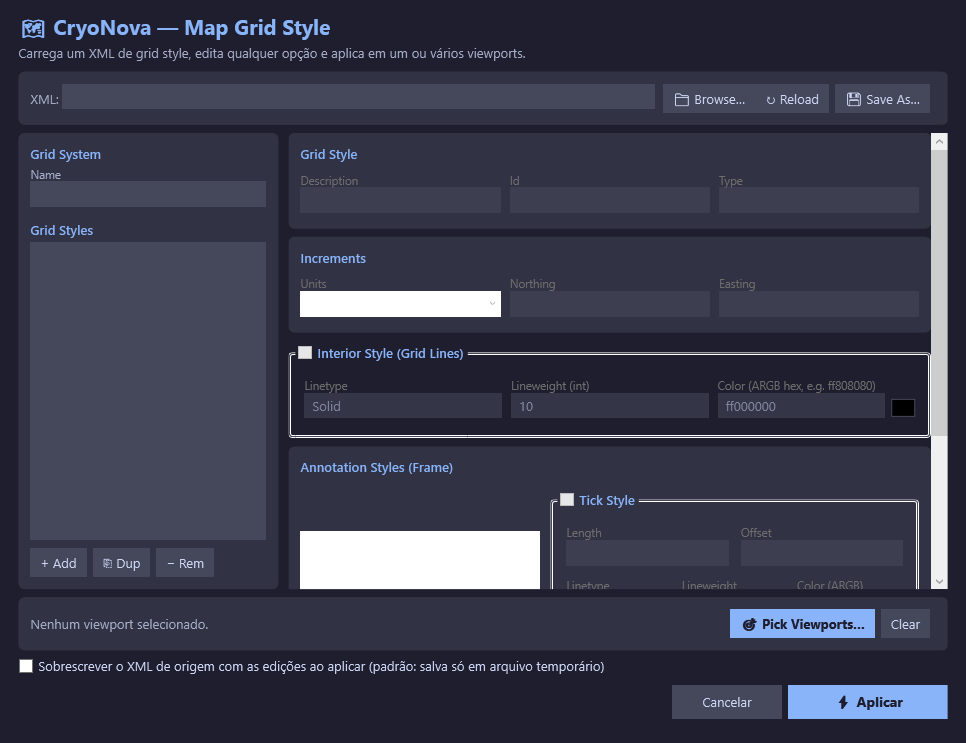

9. Estilos de grid

CRYOGRIDSTYLE carrega um XML de grid style do Map 3D, abre um editor gráfico completo (incrementos, linhas, ticks, rótulos e cores) e aplica o estilo em um ou vários viewports de layout de uma vez.

Espera encontrar: um XML de grid style, o toolset Map 3D instalado, e você precisa estar num Layout na hora de escolher os viewports.

10. Trocar peças de rede

CRYOTROCARPECAS aponta várias peças de uma rede de gravidade para a família e o tamanho de uma peça que você indica como modelo. Serve tanto para estruturas quanto para tubos.

A troca acontece no lugar: a peça continua sendo o mesmo objeto do desenho. Por isso rótulos, part data e as referências em vistas de perfil e seção continuam funcionando, e os tubos conectados não precisam ser religados.

Espera encontrar: uma rede de gravidade. Redes de pressão não são aceitas. O tipo da peça modelo define a rodada: modelo estrutura só troca estruturas, modelo tubo só troca tubos.

Como usar

1. Rode o comando e clique na peça modelo — aquela que já tem a família e o tamanho que você quer.
2. Selecione as peças a trocar. O que for de outro tipo é ignorado, com aviso.
3. Se houver peças órfãs, ele pergunta se deve forçá-las (veja o aviso abaixo).

Peças órfãs

São peças cuja família sumiu da Parts List do desenho — as que o Project Explorer mostra como Null Structure. Antes elas derrubavam a operação no meio; agora o comando detecta, lista e segue.

Conferência de cotas

A cada troca, o comando lê as cotas antes e depois — tampa e fundo na estrutura, início e fim no tubo — e informa qualquer diferença acima de 1 mm. Interessa principalmente em tubo, onde mudar de bitola pode mexer na geratriz.

No fim aparece o resumo:

✅ Trocadas: 12 | Já estavam no destino: 3 | Falhas: 0

Se alguma peça não aceitar a troca nem forçada, o comando avisa: para essas sobra apagar e redesenhar, ou reinstalar o catálogo que o desenho usa.

Auditar peças órfãs

CRYOAUDITPECAS varre todas as redes de gravidade e conta as peças órfãs de cada uma. Só lê, não altera nada — é o comando para rodar antes de decidir se vale forçar a troca.

Ele informa, por rede, quantas estruturas e tubos existem e quantos estão sem família, e no fim o total. Não havendo nenhuma, responde que o problema do Project Explorer, se houver, é outro.

Task Board

TASKBOARD abre um quadro de tarefas do projeto dentro do próprio Civil 3D, organizado por projeto e disciplina, compartilhado com a equipe.

Escolha o projeto no combo do topo, use as abas para as disciplinas (a aba GERAL reúne o que não tem disciplina), digite a tarefa e tecle Enter. O indicador mostra online, erro ou offline, com a hora da última sincronização.

TASKBOARDADD adiciona uma tarefa rápida pela linha de comando, no último projeto usado, sem abrir o painel.

Exportar sem abrir o Civil 3D

CRYOBATCH executa a exportação em modo automático, lendo a configuração de um arquivo JSON. Ele não foi feito para ser digitado: quem o chama é o utilitário de linha de comando que acompanha o plugin, útil para processar vários desenhos de uma vez sem abrir a interface.

O resultado sai em outro JSON, com o número de entidades, o tempo gasto e a mensagem de erro, se houver. Requer licença válida ou trial.

Todos os comandos

Onde ficam os arquivos

Solução de problemas

A aba CryoNova não aparece

Confirme que a instalação terminou com o Civil 3D fechado e que a versão é a 2026. Feche e reabra o programa. Persistindo, reinstale.

Ele pede a licença de novo depois de atualizar

Nas versões anteriores à 2.2.2 isso acontecia a cada atualização. Ative uma vez nesta versão e não voltará a acontecer. Se continuar pedindo, o identificador da máquina pode ter mudado: rode CRYOHWID e compare com o identificador para o qual a chave foi emitida.

"Relógio adulterado"

O CryoNova detectou que a data do Windows está atrasada em relação ao último uso. Acerte a data e a hora do sistema e rode o comando de novo.

A lista de link codes só mostra Top, Datum e SubBase

Isso significa que o comando não conseguiu ler os códigos dos corredores e caiu na lista padrão. Confira se o corredor foi reconstruído (Rebuild) ao menos uma vez. A linha de comando informa quantos códigos foram lidos.

Uma superfície não foi criada e apareceu "Ja existe"

Ou já existe uma superfície com aquele nome no corredor, ou dois corredores compartilham o mesmo alinhamento e portanto o mesmo nome gerado. Mude o prefixo e rode de novo.

O CRYOSAMPLE não criou nenhuma sample line

Provavelmente o grupo já existia: nesse caso ele é reutilizado sem criar linhas. Use um nome de grupo novo.

As hachuras da vista de perfil sumiram

O CRYOBANDAS remove as hachuras existentes toda vez que roda, mesmo com a opção desligada. Rode de novo com as hachuras marcadas e os perfis certos nos campos de texto.

Depois do CRYOJOIN as curvas ficaram "quebradas"

É esperado: o comando converte arcos em segmentos retos e descarta a cota Z. Desfaça com Ctrl+Z se precisar preservar a geometria original.

O CRYOGRIDSTYLE pede o arquivo XML toda vez

O caminho padrão aponta para uma pasta que provavelmente não existe no seu computador. Use o botão Browse e escolha seu XML; a escolha vale para aquela execução.

O Task Board fica com o indicador vermelho

Indica falha de comunicação. Confira a internet e o conteúdo de %APPDATA%\C3DTaskBoard\config.json. O painel não exibe a mensagem de erro detalhada.
